電動でスライド格納するテーブルの自作。ジムニーの助手席をステッピングモーターで豪華にします

電動スライド開閉式テーブルの自作。JB23ジムニーの助手席を快適で豪華に

JB23ジムニーの助手席への固定式テーブル設置に失敗して、しばらく時間が経ってしまいました。

助手席の人から「カップホルダーがない!」との悲痛な声が多くなってきたので、そろそろカップホルダー付きのテーブルを、初代よりも進化させて自作します。

初代の固定式テーブル

助手席からの評判も良かったのですが、短期間しか使わなかったテーブルです。

f:id:solocamptouring:20180616192634j:plain

初代のコンセプトは、

  • ペットボトルホルダー付き
  • 助手席の乗降の邪魔にならない

の2点でした。

固定位置を上下方向で2カ所設定して剛性を出そうとしたので、勢いで2階建てになっています。そのために上側のテーブル面が、エアバックの展開に影響しそうな位置になってしまい、すぐに外しました。

その後は、良いアイデアが思いつくまでペットボトルホルダーはあきらめて、ソーラーパワー腕時計の充電スタンドをつけた板を、テーブルの代わりに置いていました。

f:id:solocamptouring:20180616193309j:plain

今回の自作テーブルのコンセプト

今回は、先回の時に欠点となっていたエアバックへの影響は無くします。

また、蓋で密閉できるペットボトルは対象とせず、コンビニで手軽に買えるカップコーヒーが置ける事を目指します。

  • カップホルダー付き
  • 助手席の乗降の邪魔にならない
  • エアバックの展開を阻害しない

この3点をコンセプトとして、今回のテーブルを自作します。

テーブルの構造を決める

まず、カップホルダーはテーブル面上に市販のものを、最後に固定することにします。後から取り替えもできるので、テーブル自体が完成するまでは、あまりこだわらないことにします。

テーブル面は格納式にして、乗降性とエアバック展開の条件をクリアします。

さらに、高級感をだすために、電動スライド開閉式に挑戦します。

スライドテーブルの奥行き

JB23ジムニーのグローブボックス上にある凹形状の奥行きは、約10cmです。

グローブボックスの扉面から少し出ていても乗降性に影響しないので、テーブルの台座となる板の奥行きは15cmとします。

台座となる奥行き15cmの板を、MDFから切り出しました。

f:id:solocamptouring:20180616193357j:plain

テーブル面はアクリル板にして、その下に配置する機構部やArduinoなどのLED光が見えるようにします。家で何かないか探したところ、もう使わなくなっていたサンバイザーがでてきました。

f:id:solocamptouring:20180616193421j:plain

このサンバイザー、横幅もちょうどいいので、外形は加工せずにそのまま使います。

テーブルのスライドレール

テーブルを滑らかに動かすためのレールを、安価な引き出し用のスライドレールから探してみましたが、汎用品は20cm以上のものばかりでした。

スライド長さ10cm以下では、アルミの押し出し材を使ったものを唯一みつけたので、早速2個注文しました。

小さなスライド構造DIYに最適な約8cm長のスライドレール
取付用の小さなネジを別に入手しないといけませんが、レール自体は滑らかに動き、強度も充分にありそうです。

電動格納部の自作

ステップモーター28BYJ-48を使う

今回の作品のキモとなる電動開閉機構は、ステップモーター(ステッピングモーター)をArduino で制御するものを自作します。

ステップモーター28BYJ-48は、5Vと12V駆動のものがあります。今回は重力の影響を受けない水平方向の動きで、回転速度も遅くていいので、5V駆動のものを使ってみます。

ステップモーター28BYJ-48をArduino で制御して、電動開閉テーブルを自作

スライド機構

台座の両側に、電動開閉機構部と当たらない高さまで壁をつけて、スライドレールを取り付けます。

テーブルを取り付ける側は、L字断面のプラスチック押し出し材をつけておきます。

f:id:solocamptouring:20180624060332j:plain

台座となる板は、モーターとギヤ用のかさ上げ板を追加して、黒く塗装しておきました。

電動開閉機構

まずは、ステップモーターの出力をギヤで減速します。ギヤは、壊れたプリンターから外したものを、加工して使います

ステップモーター28BYJ-48に合うギヤを、廃品プリンターからリサイクル

不必要に長い軸や邪魔な出っ張りの部分を切り落として、ヤスリで表面を整えました。

減速したドリブン側のギヤにアームを付けて、開閉方向の動きに変えます。

ステップモーターで開閉する機構。電動スライド開閉式テーブルの自作



ArduinoとステップモータードライバULN2003を使う回路

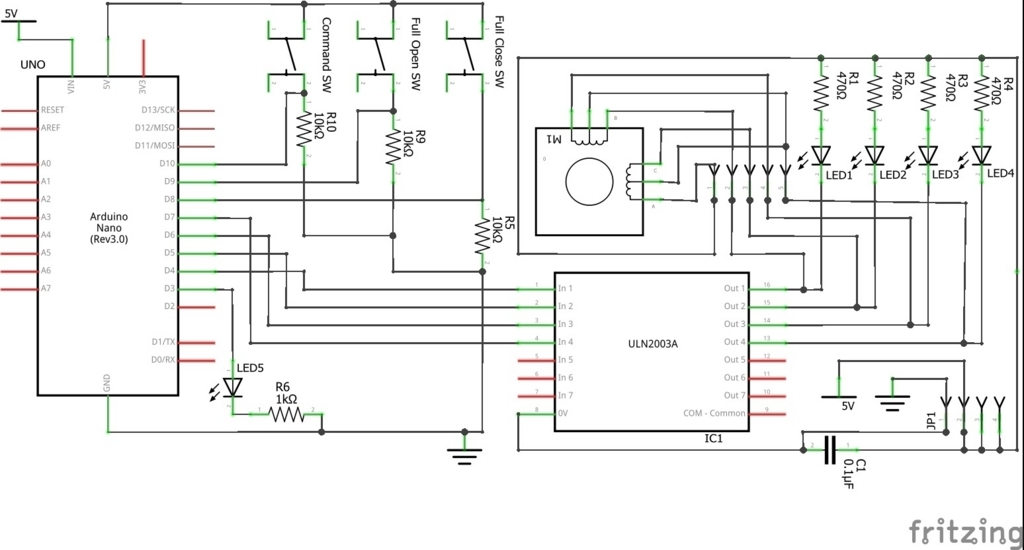

Fritzingで回路図を作りました。

Arduinoと28BYJ-48を使う回路図。車用 電動スライド開閉式テーブルの自作回路図の右半分は、ステップモーター28BYJ-48と、そのULN2003ドライバーモジュールなので、安く購入できる完成品を使っています。

テーブルを電動開閉するアームの位置情報を得るために、全開と全閉時に押される位置にポジションスイッチ(リミットスイッチ)を使います。それぞれスイッチがオンの時はHIGH(5V)、オフの時はプルダウン抵抗でLOW(約0V)の信号をArduinoに送ります。

操作用のモメンタリースイッチも、別に1個使います。

LEDは、モーターを動かす間だけ光るようにスケッチ(プログラム)を書きます。

ブレッドボード上で動作確認してから、汎用基板で回路を作り台座に搭載しました。

Arduinoと28BYJ-48を使う。電動スライド開閉式テーブルの自作


ポジションスイッチ動画

制御方法

Arduinoで、テーブルの開閉をコントロールします。

開閉の状態切り替え命令は、モメンタリースイッチ使って、順番に

  1. 全閉。
  2. 開く方向に動かす。途中でスイッチが押されることなく全開したらに移行。
  3. (開作動中にスイッチが押されたら)止める。
  4. 閉じる方向に動かす。全閉したらに移行。
  5. 全開。
  6. 閉じる方向に動かす。途中でスイッチが押されることなく全閉したらに移行。
  7. (閉作動中にスイッチが押されたら)止める。
  8. 開く方向に動かす。全開したらに移行。

の状態に切り替えます。途中状態が多くなっていますが、 何か挟まった時等の非常時に、ボタンを押せば止められて、さらにボタンを押せば反転して動くようにするために、8パターンの状態を推移するようにしました。

電源投入時は、全閉/全開検出スイッチの状態によって、

  • 全閉状態なら
  • 全開状態なら
  • 途中状態なら

から始めます。途中で止まっている状態で電源を入れた場合は、テーブル上に飲み物等があるかもしれないので、次に操作スイッチを押したら開く側の動きにします。

スケッチ(プログラム)は最後に紹介します。

完成!(動画あり)

スケッチをArduinoに書き込んだら、車に取り付けて動かしてみます。

定電圧で低回転速度をつくれるステップモーターだからできる、静かで力強い動きです。


Arduino project #4 「車の助手席用の電動格納テーブルをつくる」Making auto-open/close table for passenger seat of car

出力軸の形状が特殊なのでギヤの入手が難しいですが、それをクリアできれば28BYJ-48は、静かにゆっくり動かしたい物を自作する時に重宝するモーターです。

スケッチ(プログラム)の紹介

int operationledPin = 3;    //  operation indicator led output
int motorclosePin = 8;    // full close position sw input
int motoropenPin = 9;     // full open position sw input
int operationswPin = 10;    // operation sw input
int powerOnled = 12;    // power on LED

int motorPin1 = 4;    // Blue   - 28BYJ48 pin 1
int motorPin2 = 5;    // Pink   - 28BYJ48 pin 2
int motorPin3 = 6;    // Yellow - 28BYJ48 pin 3
int motorPin4 = 7;    // Orange - 28BYJ48 pin 4
                      // Red    - 28BYJ48 pin 5 (VCC)

int motorSpeed;
int count = 0;          // count of steps made
int speedcontr = 0;
int countstop = 320; // counts to stop to avoid heat
int conditionNumber = 0; // 0:close  1:move to open  2:stop to close  3:move to close  4:open  5:move to close  6:stop to open  7:move to open
int lookup[8] = {B01000, B01100, B00100, B00110, B00010, B00011, B00001, B01001};

void setup() {
  pinMode(operationledPin,OUTPUT) ;
  pinMode(motorclosePin,INPUT) ;
  pinMode(motoropenPin,INPUT) ;
  pinMode(operationswPin,INPUT) ;
  //declare the motor pins as outputs
  pinMode(motorPin1, OUTPUT);
  pinMode(motorPin2, OUTPUT);
  pinMode(motorPin3, OUTPUT);
  pinMode(motorPin4, OUTPUT);
  Serial.begin(9600);

  if (digitalRead(motoropenPin) == HIGH){
  conditionNumber = 4; // table is open
  } else if (digitalRead(motorclosePin) == HIGH){
  conditionNumber = 0; // table is close
  } else {
  conditionNumber = 6; // table is middle next open
  }
 digitalWrite(powerOnled , HIGH);
}

void loop() {

if (digitalRead(operationswPin) == HIGH) {
    if(conditionNumber<7){
    conditionNumber++;
    }else {
    conditionNumber = 0;
    }
    delay(50);
    while(digitalRead(operationswPin)==HIGH){}
}

if(conditionNumber == 0){
  if (digitalRead(motorclosePin) == HIGH){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;
  } else {
  digitalWrite(operationledPin, HIGH);
  speedcontr = (3*count);
  motorSpeed = (2000+speedcontr);
  anticlockwise();
  count++;
  }

}else if(conditionNumber == 1){
  if (digitalRead(motoropenPin) == HIGH){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;
  conditionNumber = 4;
  } else {
  digitalWrite(operationledPin, HIGH);
  speedcontr = (3*count);
  motorSpeed = (2000+speedcontr);
  clockwise();
  count++;
  }

}else if(conditionNumber == 2){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;

}else if(conditionNumber == 3){
  if (digitalRead(motorclosePin) == HIGH){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;
  conditionNumber = 0;
  } else {
  digitalWrite(operationledPin, HIGH);
  speedcontr = (3*count);
  motorSpeed = (2000+speedcontr);
  anticlockwise();
  count++;
  }

} else if(conditionNumber == 4){
  if (digitalRead(motoropenPin) == HIGH){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;
  } else {
  digitalWrite(operationledPin, HIGH);
  speedcontr = (3*count);
  motorSpeed = (2000+speedcontr);
  clockwise();
  count++;
  }

}else if(conditionNumber == 5){
  if (digitalRead(motorclosePin) == HIGH){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;
  conditionNumber = 0;
  } else {
  digitalWrite(operationledPin, HIGH);
  speedcontr = (3*count);
  motorSpeed = (2000+speedcontr);
  anticlockwise() ;
  count++;
  }

}else if(conditionNumber == 6){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;

}else if(conditionNumber == 7){
  if (digitalRead(motoropenPin) == HIGH){
  digitalWrite(operationledPin, LOW);
  digitalWrite(motorPin1,LOW);
  digitalWrite(motorPin2, LOW);
  digitalWrite(motorPin3, LOW);
  digitalWrite(motorPin4, LOW);
  count = 0;
  conditionNumber = 4;
  } else {
  digitalWrite(operationledPin, HIGH);
  speedcontr = (3*count);
  motorSpeed = (2000+speedcontr);
  clockwise();
  count++;
  }
}
}

void anticlockwise()
{
  for(int i = 0; i < 8; i++)
  {
    setOutput(i);
    delayMicroseconds(motorSpeed);
  }
}

void clockwise()
{
  for(int i = 7; i >= 0; i--)
  {
    setOutput(i);
    delayMicroseconds(motorSpeed);
  }
}

void setOutput(int out)
{
  digitalWrite(motorPin1, bitRead(lookup[out], 0));
  digitalWrite(motorPin2, bitRead(lookup[out], 1));
  digitalWrite(motorPin3, bitRead(lookup[out], 2));
  digitalWrite(motorPin4, bitRead(lookup[out], 3));
}
