今回の記事②では、いろいろなセンサーから得た情報を、２０ｘ４ＬＣＤモニターに表示する場所を決めます。
前回①のおさらい

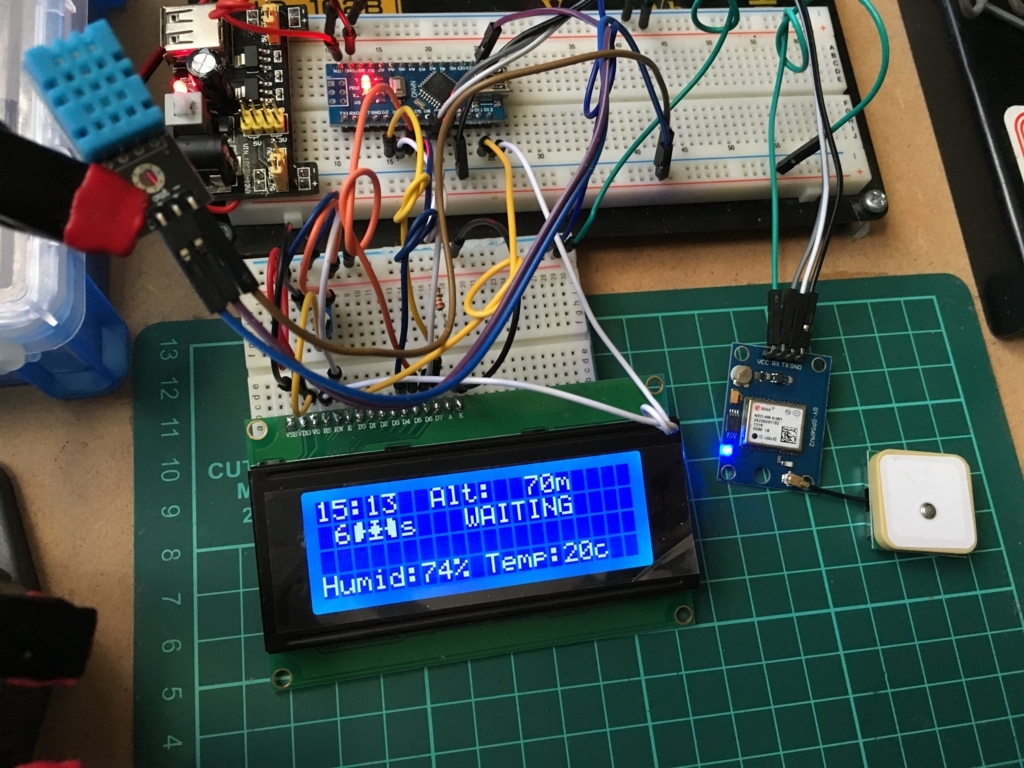

これまでに、Ａｒｄｕｉｎｏ（アルドゥイーノ）nano１個で、２０ｘ４文字のＬＣＤモニターに表示できている情報は、
・高度
・速度
・進行方向
・捕捉している衛星数
・温度
・湿度
の７項目です。
使用しているモジュールは
・温湿度センサーモジュール
の２つです。
ＡｒｄｕｉｎｏのデジタルI/OピンもアナログINピンもまだ余っているので、加速度センサーモジュールも今後追加する予定です。
今回②の目標
今後、加速度センサーモジュールをＡｒｄｕｉｎｏにつないで、傾斜計（クライノメーター）風の表示ができるようにしますが、その前にＬＣＤ内の表示位置決めをしておきたいと思います。
今回は２０ｘ４文字ＬＣＤの画面レイアウトについて考えます。
ＬＣＤの画面レイアウト

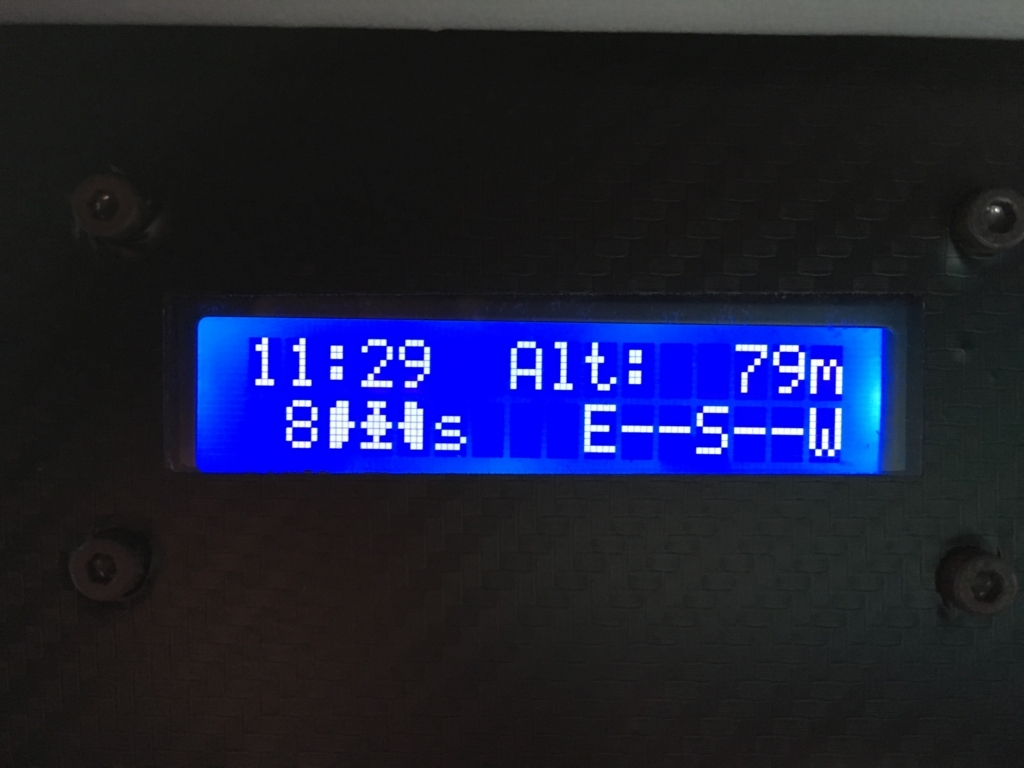

現状の車内モニター
１６ｘ２文字のモニターでは、ちょうどいいくらいの情報量と場所取りになっています。

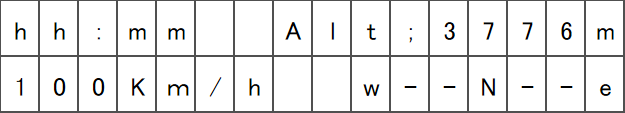

図表化すると、このようになります↓

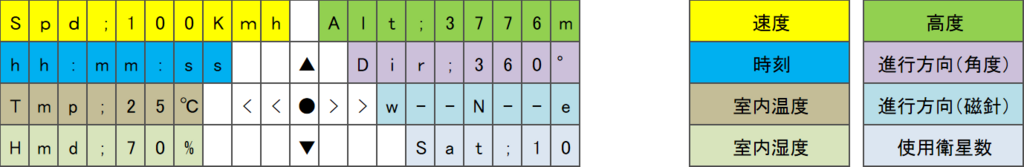

各情報を色分けして、わかりやすくした図表↓
温度、湿度、傾斜計を追加した画面レイアウト案
案１

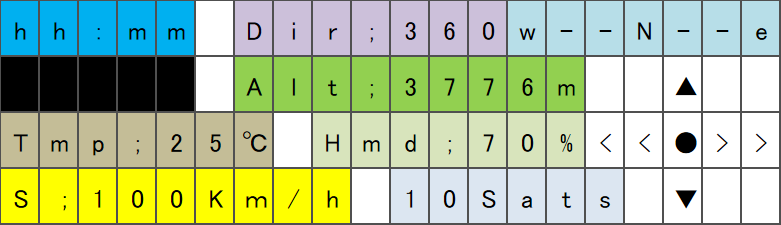

まず、場所をとる傾斜計表示（●、▲、▼、＜、＞で表示する部分）を中央に置いて、そのまわりに他の情報を置いてみました。
まあまあ上手く配置できているのですが、傾斜計の中心点（●）と、進行方向の中心点（この図表の場合は”Ｎ”）の、各中心が別の位置にあるのが気になります。
そこで、傾斜計と進行方向（磁針）を縦にならべてみる事にしました。
案２

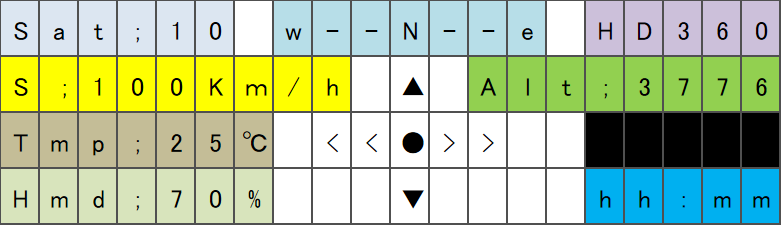

傾斜計と進行方向（磁針）を縦にならべました。
速度を示す”Ｓｐｄ”は場所がなくなり、”Ｓ”のみとなりました。
進行方向（角度）を示す”Ｄｉｒ”も同様の理由で、”ＨＤ”（ヘッディング）にしました。
黒く塗りつぶされている部分は、時刻の秒針を１０秒刻み（この図表は５０から６０秒の間の状態）で示しています。
この案だと傾斜計の周りが窮屈そうに見えるので、次の案では傾斜計と進行方向（磁針）を右隅に寄せてみます。
案３

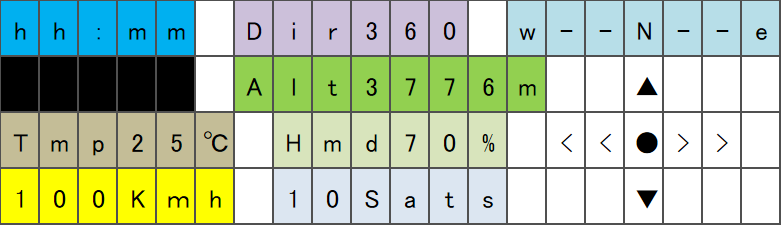

傾斜計と進行方向（磁針）を右隅に寄せました。
残りのスペースに、他の情報を入れていきます。
進行方向（角度）を示す”Ｄｉｒ”は、復活できました。
あと少し、傾斜計まわりをスッキリさせたいので、
次の案では、速度を示す”Ｓ”とセミコロンを無くしてみます。
最終案

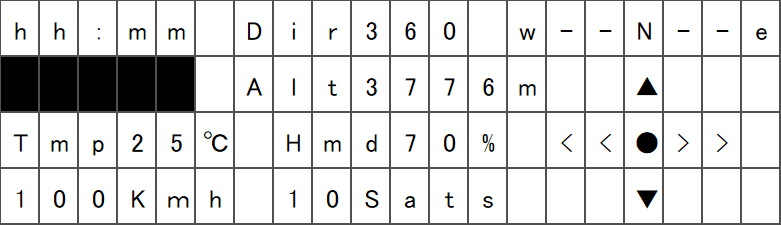

窮屈感もなくなり、見やすくなりました。
実際の見え方に近くするために、色分けをなくすと、こうなります↓
いい感じですね！
２０ｘ４ＬＣＤモニターの画面レイアウトも決まったので、次回は加速度センサーモジュールをＡｒｄｕｉｎｏとつないで、動作確認してみます。
動画でも画面レイアウトを確認できます！
Arduino project #1「GPSマルチモニター 」Multi-information monitor with GPS module
